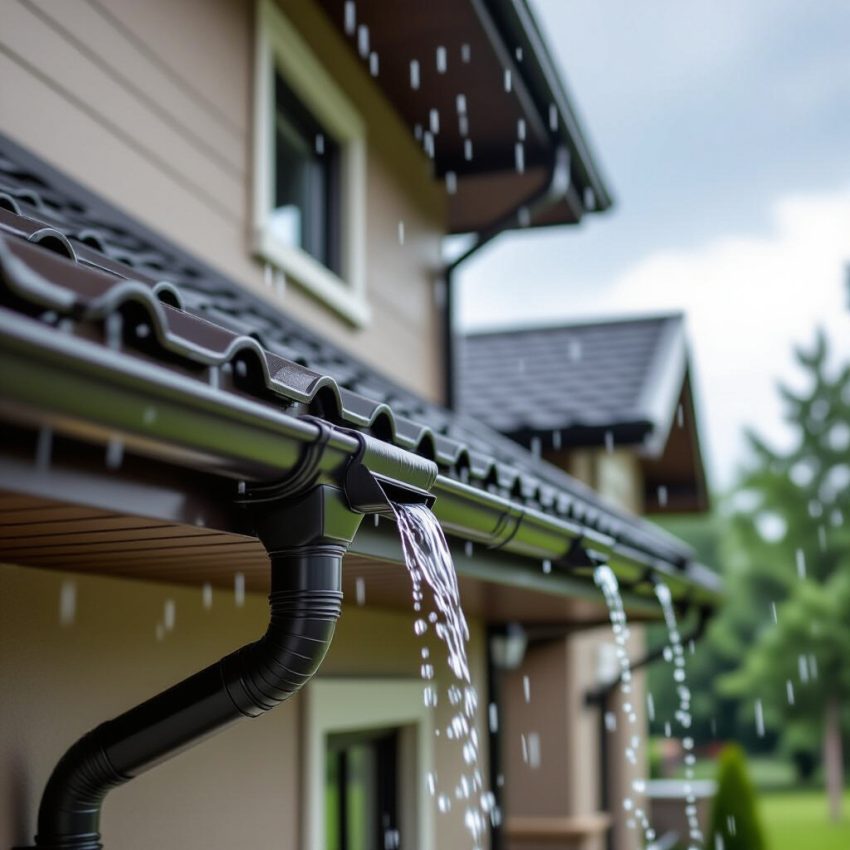

Как вода проходит от кровли к месту сброса
Наружная система отвода воды, или Водосток, принимает воду у края ската и направляет её к месту отвода от здания. Водосборную часть образуют желоба и воронки, водоотводящую — трубы, выпуски и, при необходимости, элементы подключения к дренажу или ливневой канализации. Во внутренней системе вода поступает через кровельные воронки в стояки, проложенные внутри здания; такую схему применяют, в частности, на плоских кровлях.
В наружном водостоке поток движется последовательно: со ската в желоб, затем через воронку в трубу и к выпуску. Если нижний конец трубы направлен к стене, вода может увлажнять грунт возле здания. Поэтому место сброса предусматривают так, чтобы поток уходил от фасада и фундамента либо поступал в систему водоотведения.
Сбор воды желобом и направление к воронке
Желоб закрепляют вдоль карниза так, чтобы он принимал воду со ската, но не мешал сходу снега и не оказывался за пределами потока. Небольшой продольный уклон направляет воду к воронке и препятствует её застою. Для многих наружных систем используют уклон порядка 2–5 мм на метр, однако конкретное значение зависит от профиля желоба и расположения водосточных труб.
Число и расположение воронок определяют с учётом площади водосбора и конфигурации кровли. При большой длине желоба или нескольких скатах вода может поступать к разным воронкам. Если пропускной способности желоба и воронки недостаточно для поступающего потока, вода переливается через край.
Отвод через трубу, выпуск и водоотведение
Воронка соединяет горизонтальный желоб с вертикальной трубой. Труба переносит воду от карниза к земле, где выпуск направляет поток в сторону от здания. Для отвода используют отмостку с уклоном от стены, водоприёмный лоток, дренажную или ливневую систему. Сброс у самого фундамента может привести к длительному увлажнению прилегающего грунта.
Наружные трубы закрепляют на фасаде держателями, а их нижний конец оставляют доступным для осмотра и очистки. Внутренний водосток скрыт в здании: кровельная воронка соединена со стояком, который отводит воду к предусмотренной точке сброса. Для такой схемы особенно существенны герметичность соединений и защита труб от замерзания.
Элементы водосточной системы и их назначение
Состав водостока зависит от формы кровли и выбранной схемы отвода. Кроме основных водосборных и водоотводящих деталей, в конструкции предусмотрены соединения, торцевые элементы и крепления. Их совместная работа поддерживает непрерывный путь воды и сохраняет положение желобов и труб.
Желоба, воронки и водосточные трубы
Желоба собирают воду, стекающую со скатов, и направляют её к водосточным воронкам. Воронка переводит поток в трубу; защитная сетка или решётка может задерживать крупные листья, но сама нуждается в очистке, поскольку на ней скапливаются ветки и мусор. Водосточная труба отводит воду вниз, к выпуску или подключению к водоотведению.
Пропускная способность частей системы должна соответствовать площади кровли и объёму стока. Узкая труба, частично закрытая воронка или перегруженный желоб создают препятствие на пути воды. В результате она может выходить за края, попадать на стену или стекать за карниз.
Углы, заглушки, соединители и крепления
Угловые элементы меняют направление желоба на поворотах карниза. Заглушки закрывают его торцы, а соединители стыкуют отдельные участки и помогают сохранить герметичность. Муфты и колена используют для соединения труб и обхода выступающих частей фасада. Совместимость деталей по форме и размеру влияет на плотность стыков.
Кронштейны удерживают желоб вдоль карниза, хомуты фиксируют трубу на стене. Для многих систем шаг кронштейнов составляет около 0,5–0,6 м, но допустимое расстояние зависит от материала, нагрузки и рекомендаций к конкретной конструкции. Недостаток опор повышает риск прогиба желоба под водой, снегом или льдом.
Как водосток защищает конструкции здания
Без организованного отвода вода с кровли падает вдоль карниза или стекает по наружным поверхностям. Водосток собирает этот поток и направляет его по заданному маршруту. Он не устраняет воздействие осадков полностью, но уменьшает регулярное попадание концентрированного потока на стены и грунт у здания.
Снижение намокания фасада и цоколя
Желоб и труба ограничивают стекание дождевой воды по фасаду. Это снижает частоту намокания отделки, швов и участков вокруг окон. Цоколь меньше подвергается прямым брызгам и потокам, которые возникают при падении воды с края кровли на землю. При этом протечки на стыках или перелив из желоба сводят защитный эффект к минимуму.
Отвод воды от фундамента и прилегающего грунта
Когда выпуск расположен рядом со стеной, вода увлажняет грунт возле фундамента. При повторяющемся намокании это может ухудшать условия эксплуатации подземных конструкций, а в холодный период замерзающая влага создаёт дополнительную нагрузку на грунт и материалы. Отвод в ливневую сеть, лоток или другую предусмотренную точку снижает локальное накопление воды у основания здания.
Условия работы и причины неисправностей
Работоспособность водостока зависит от непрерывного пути стока, пропускной способности деталей и устойчивости креплений. Осмотр проводят с учётом состояния желобов, соединений, воронок, труб и места сброса: неисправность в одном участке может вызвать перелив на другом.
Влияние уклона, расположения воронок и креплений
При недостаточном уклоне вода задерживается в желобе, а при обратном уклоне движется от воронки. Неправильное положение желоба относительно края кровли мешает сбору потока. Если воронки размещены слишком далеко друг от друга или перекрыты мусором, отдельные участки не справляются с поступающей водой. Ослабленные кронштейны и хомуты вызывают смещение элементов и раскрытие стыков.
Засоры, переливы, протечки и обледенение
Листья, хвоя и мелкие ветки скапливаются в желобах и воронках, уменьшая проходное сечение. Засор приводит к застою, переливу и попаданию воды на фасад. Протечки возникают при разошедшихся соединениях, повреждениях или деформации деталей. В холодную погоду вода в желобе и трубе может замерзнуть: лед перекрывает сток и увеличивает нагрузку на крепления. Регулярное удаление мусора и проверка стыков помогают выявить такие нарушения до появления заметного перелива.
